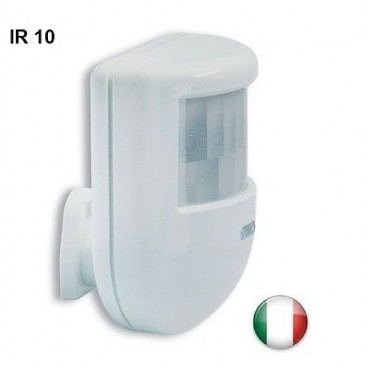

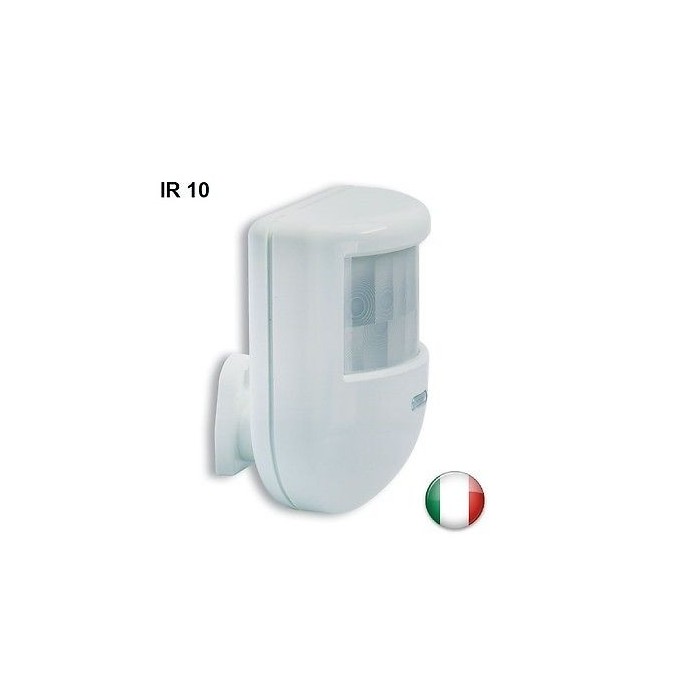

HILTRON RILEVATORE VOLUMETRICO IR10
Rivelatore volumetrico ad infrarossi passivi dotato di una circuiteria realizzata in tecnologia SMT per garantire maggiore stabilità in fase di utilizzo e maggiore immunità ai disturbi elettromagnetici.
Caratteristiche:
- Sensore piroelettrico a doppio elemento1
- Completo di snodo anti-disorientamento
- Blocco di chiusura a vite
- Sensibilità automatica in funzione dei cambiamenti di temperatura
- Tamper di protezione antiapertura
- Elevata immunità a RF30Vm
- Tensione nominale di alimentazione 13Vcc ±5%
- Assorbimento massimo 20mA
- Fasci della lente 17 (su 3 livelli orizzontali)
- Livelli della lente 3
- Angolo di copertura frontale (PIR) H: 85°; V: 60°
- Copertura max. 12mt
- LED di segnalazione non escludibile
- Uscite relè a stato solido NC 100mA, 50Vcc max.
- Tempo stabilizzazione iniziale 60"
- Temperatura di funzionamento+5°C ÷ 40°C
- Grado di sicurezza 1
- Classe ambientale 2
- Dimensioni (LxAxP) 59x80x52mm
- Conforme norme CEI EN 50131-1
Installazione:
- Fissare la base dello snodo al muro dopo aver forato ed applicato il tassello. Assicurarsi che la base dello snodo sia fissata in maniera affidabile, controllando che la superfice del muro sia liscia e non soggetta a vibrazioni.
- Aprire il rivelatore e fissare la base allo snodo. Serrare la vite nello snodo dopo aver orientato il rivelatore. Non orientare il rivelatore verso oggetti che potrebbero produrre rapidi sbalzi di temperatura come termosifoni, radiatori elettrici, condizionatori d'aria, fiamme libere, etc.
- Evitare anche l'installazione in prossimità di essi.
- Non oscurare parzialmente o completamente il campo di visione del rivelatore.
- Non toccare il sensore piroelettrico con le dita!
- Dando tensione all'IR10 il LED lampeggia per circa un minuto per consentire la stabilizzazione del sensore infrarosso
- Quando il sensore rivela un movimento, apre il relè di uscita ed accende il LED. Il circuito di uscita rimane aperto per tutto il tempo di rivelazione e si richiude dopo tre secondi circa dal ripristino della condizione di riposo.
